1. 개요

레이저박스는 레이저 커팅 및 각인이 가능한 메이커 장비입니다.


기존 레이저 커팅기와 다른 점은 카메라가 장착되어 있어 그림을 스캔하여 PC없이 레이저박스만으로 재료의 커팅과 마킹이 가능한 점과 소프트웨어에서 내가 작업할 디자인을 재료에 위치시킬 때 화면을 보면서 직관적으로 할 수 있다는 점이 큰 특징입니다.


스마트한 디자인과 정화기능은 더욱 기기를 돋보이게 합니다.

2. 설치 및 유지보수


2.1. 하드웨어 설치

하드웨어 설치는 매우 간단합니다.


1. 박스 개봉

2. 본품과 정화기 배관 및 케이블 연결

3. 정제수 넣기 (약 2.5L)

   - 영하로 떨어질 수 있는 장소는 정제수 1.5L + 부동액 1L

   - 가득 넣고 전원을 키면 정제수가 순환되며 모든 호스에 꽉 차서 줄어들면 정제수 보충

4. 필터 방향 확인



2.2. 소프트웨어 설치

레이저박스 전용 소프트웨어로 간단한 유지보수 및 편안한 작업이 가능합니다.


소프트웨어 다운로드 링크입니다.

https://drive.google.com/file/d/1plNgnf8qotaI-kPsHplE-yH2oQldAaws/view?usp=drive_link


처음 설치 이 후 인터넷에 연결이 되어 있으면 자동으로 업데이트를 검색하여 설치 안내를 해 줍니다. 또는 수동으로 업데이트를 확인할 수도 있습니다. (도움말 -> 업데이트 확인)


OS에 맞는 소프트웨어를 다운로드 후 별다른 설정없이 다음을 클릭하면 설치가 마무리 됩니다.




2.3. PC와 레이저박스 연결

처음 연결을 하는 경우 레이저박스 소프트웨어를 우측마우스 클릭하여 꼭 "관리자권한"으로 실행하셔야 합니다.

연결 이후에는 그냥 실행하여도 됩니다.


레이저박스와 컴퓨터는 USB 케이블과 Wifi 2가지 방법으로 연결이 가능합니다.

(Wifi 연결은 먼저 USB연결을 한 뒤 설정 후 가능합니다)

USB연결 -> 레이저박스 와이파이 설정(USB연결 상태) -> 와이파이 연결의 순서입니다.



또한, 1:N, N:1 연결이 가능하여 하나의 PC에 여러 대의 레이저박스 또는 여러대의 PC에 한대의 레이저박스 연결이 가능합니다.


1. USB연결

 1) 컴퓨터와 레이저박스를 USB로 연결한 후 레이저박스 소프트웨어를 실행합니다.

 2) 처음 실행의 경우 레이저박스 연결 팝업이 뜹니다. 팝업이 뜨지 않으면 첫화면 새프로젝트 '+' 를 클릭 후, 소프트웨어 우측 상단에 레이저박스 추가를 클릭합니다. (또는 그 옆에 + 모양을 클릭해도 됩니다.)

   레이저박스는 1:N, N:1 연결이 가능하여, 새로운 레이저박스를 추가할 때도 디바이스 추가를 클릭합니다.

 3) 새 레이저박스 연결을 선택합니다.

 4) USB 연결을 선택합니다.

 5) 레이저박스 검색 후 연결이 됩니다.

 6) 한 번 연결이 된 후에는 3)번에서 이전에 연결한 레이저박스를 연결을 선택하면 됩니다. (새 레이저박스 연결을 선택해도 무방하며, 보통 USB로 연결을 하면 자동으로 연결이 됩니다.)





2. Wifi 설정하기

 1) 레이저박스 소프트웨어와 레이저박스를  USB로 연결합니다. (필수)

 2) 레이저박스 소프트웨어 우측 상단에 레이저박스 추가를 클릭합니다.

 3) 새 레이저박스 연결을 선택합니다.

 4) Wifi 연결을 선택합니다.

 5) 레이저박스를 검색 후 표시되면 선택하고 다음을 클릭합니다.

 6) 연결할 Wifi이름과 비밀번호를 넣고 다음을 클릭합니다.

 7) 연결이 되었다는 메세지가 나오면 USB를 제거하여도 Wifi에 연결이 되어 있습니다.




3. Wifi 연결하기 (추가로 SW를 설치한 컴퓨터를 Wifi로 연결할 경우는 바로 이 단계 실행)

 1) 동일 네트워크에 있는 PC에 레이저박스 소프트웨어를 실행한 후, 레이저박스 추가를 클릭합니다.

 2) 이전에 연결한 레이저박스를 선택합니다.

 3) 검색 후 와이파이에 연결된 레이저박스가 나타나면 선택 후 다음을 클릭하면 와이파이로 연결이 됩니다.

 4) 컴퓨터와 1:N, N:1 연결이 가능합니다.


이 후 레이저박스와 연결 시에는 USB선을 연결하거나 이전 설정한 Wifi 상태이면 보통 자동으로 연결이 됩니다. 자동으로 연결이 안되거나 여러대의 레이저박스 중 선택을 할 경우는 원하는 레이저박스의 이름을 선택하면 연결이 됩니다.



2.4. 냉각수 관리

냉각수는 1년에 1회 정도 교환하여 줍니다.


1. 본체 전원을 끕니다.

2. 어항 청소할 때 사용하는 사이펀 등을 이용하여 기존 냉각수를 빼냅니다.

3. 정제수(약 2.5리터)를 다시 넣어줍니다.


겨울에 영하이하로 떨어져서 냉각수가 얼면 레이저 튜브가 망가질 수 있습니다.

이럴경우는 정제수 1.5리터 + 부동액 1리터(보통 1리터 단위로 부동액 판매)를 넣어주면 됩니다.

2.5. 반사경 및 렌즈 청소

레이저박스를 포함한 대부분의 레이저조각기(커팅기)는 레이저튜브에서 발생된 레이저를 반사하여 노즐의 렌즈를 통과하여 초점을 맞추고 재료에게 전달이 됩니다.

레이저박스 내 연기 등으로 인해 반사경과 렌즈가 지저분해지면 당연히 레이저 파워가 줄어들게 되어, 수시로 닦아 주어야 합니다.

안경 딱는 헝겊이 좋고, 알콜 등을 이용하면 더 손쉽게 깨끗하게 닦을 수 있습니다.


[레이저박스에 있는 레이저 튜브]



아래 사진에서 보는 것처럼 반사경과 렌즈가 있습니다. (빨간색 : 반사경, 연두색 : 렌즈)


레이저박스는  모든 반사경과 렌즈가 자석을 이용하여 쉽게 착탈이 됩니다. 거꾸로 붙지도 않으니 관리가 아주 편리합니다.


반사경 및 렌즈를 청소하는 순서입니다.
 1) 레이저 튜브 왼쪽에 있는 반사경을 떼어내어 닦은 후 다시 붙여준다.
 2) 노즐 덮개 위쪽을 열고(자석으로 붙어있음) 반사경을 떼어내어 닦아준다.
 3) 노즐 덮개 전면부쪽을 열고(자것으로 붙어있음) 렌즈를 떼어내어 닦은 후 다시 붙여준다.

아래 영상을 통해 전체 과정을 확인하여 보세요^^

2.6. 본체 청소


2.7. 배기호스의 정리

레이저박스 프로 설치 시 배기호스를 창 밖으로 내놓아야 합니다.


많이 사용하지 않는다면, 사용할 때마다 창문을 열고 배기호스를 내놓고 사용하면 되겠지요. 그러나, 자주 사용하거나, 겨울에 차가운 황소바람이 싫다면 합판이나 아크릴 등을 이용하여 배기호스를 밖으로 연결합니다.


저희 사무실 설치된 사진입니다.^^

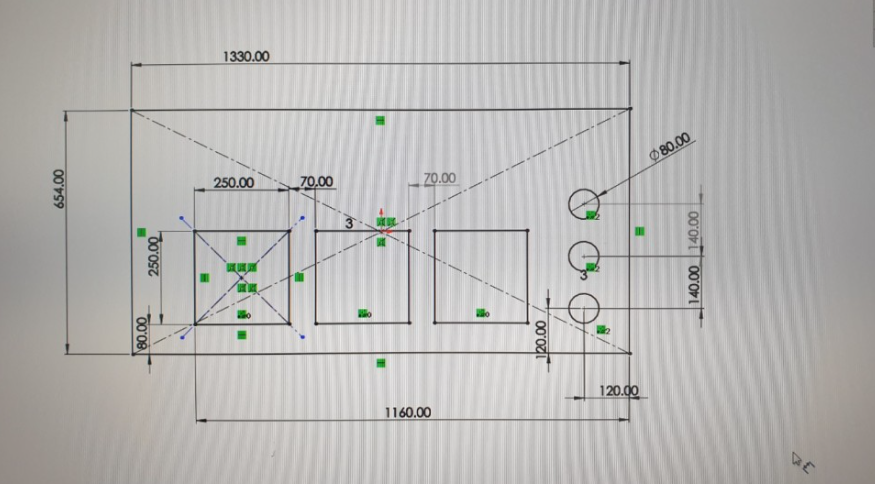

창문을 열고, 10mm 투명 아크릴에 동그란 구멍(80mm) 3개, 사각형 구멍 (환풍기가 들어갈 만큼의 사이즈)을 내고 방풍형캡을 이용하여 배기호스를 연결하였습니다.




국내에는 대부분 75mm 부터 배기 호스를 많이 사용하며, 저는 레이저박스와 창까지의 거리가 조금 있어서 아래 처럼 연장하였습니다.




일반적으로는 아래 사진처럼 원하는 종류의 합판에 원형 구멍을 내고, 방풍형캡을 끼워 배기호스를 연결한 뒤, 창문을 조금 열고 합판을 끼운 후, 창문을 합판까지 닫으면 됩니다.

하얀색 부품은 레이저박스 배기호스가 65mm/ 방풍형캡이 75mm 규격이여서 연결용으로 붙인겁니다.




합판은 더 앏아도 관계없으나 비에 강하면 좋겠지요^^

2.8. xTool 정화기 설치

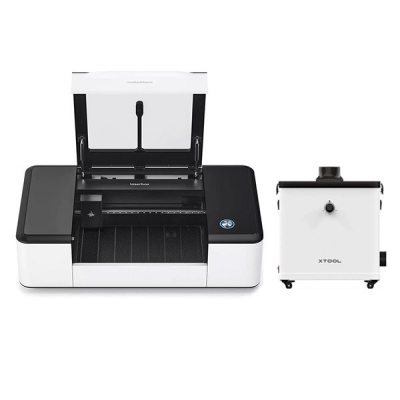

xTool 정화기는 강력한 정화기능을 가진 정화기입니다.


설치방법은 간단합니다.

배기호스를 연결하는 2개의 젠더 중 작은 것을 레이저박스에서 나온 배기호스에 연결하고, 정화기에 끼워주면 됩니다.



전원을 켜고 좌우로 돌리며 풍량을 조절하면서 사용하시면 됩니다.

2.9. 로터리 설치


레이저박스 프로 로터리 버전에는 원형 물체에 각인할 수 있는 로터리 장비를 설치할 수 있습니다.


레이저박스의 허니콤보를 제거하고, 케이블을 연결하는 것으로 쉽게 설치가 가능합니다.



재료 두께에 따른 로터리 장치의 기어 변경 방법 이미지입니다.

3. 온라인 사용방법



3.1. 업데이트

업데이트는 레이저박스 소프트웨어 업데이트와 레이저박스 펌웨어 업데이트가 있습니다.


1. 레이저박스 소프트웨어 업데이트

 1) 소프트웨어 실행 (인터넷 연결 상태)

 2) 최신 버전이 아닌 경우 자동으로 업데이트 알림창이 뜹니다.

  -> 클릭하여 업데이트 진행

 3) 파일 -> Help -> 업데이트 확인을 클릭하면 소프트웨어가 최신인지 확인하고, 업데이트 여부를 알립니다.




2. 레이저박스 펌웨어 업데이트

 1) 소프트웨어 실행 (인터넷 연결 상태)

 2) 레이저박스와 연결 (USB 또는 Wifi)

 3) 최신 버전이 아닌 경우 자동으로 업데이트 알림창이 뜹니다.

  -> 클릭하여 업데이트 진행

3.2. 디자인 파일 작업 - 기본

레이저박스의 지원 파일형식은 아래와 같습니다.


SVG, DXF, JPG, JPEG, PNG, BMP, PDF, TIF, CR2


작업 순서는 아래와 같습니다.

 1) 디자인 프로그램으로 디자인 한 후, 레이저박스 지원 파일 형식으로 저장하기

  -. 보통 커팅 및 마킹의 경우 DXF 파일로 저장합니다.

 2) 레이저박스와 연결 (USB, Wifi)

 3) 디자인 파일 불러오기

 4) 작업위치 지정하기

 5) 재료 선택하기 (파워, 스피드 결정)

 6) 레이저박스로 전송

 7) 레이저박스 스타트 버튼 누르면 작업 시작


3.3 SW에서 디자인하기

레이저박스 소프트웨어는 간단한 디자인 툴을 제공합니다.

정밀하게 작업이 불가능하지만, 간단한 구멍이 글씨 쓰기, 기존 작업된 디자인의 간단한 수정 등에 활용될 수 있습니다.


3.4. 레이저 파워 및 속도 편집

레이저의 파워와 스피드를 조절하는 원리는 간단합니다.


레이저의 전체 파워는 파워가 커질 수록, 노즐 이동 속도가 느려질수록 커지고. 파워가 작아질수록, 노즐 이동 속도가 빨라질수록 작아지게 됩니다.



우리는 이 값을 잘 조절하여 가장 빠르게 커팅 및 마킹이 될 수 있도록 최적을 값을 찾습니다.


파워 100%,, 속도 30%로 잘 커팅이 될 수 있는 재료의 경우

파워 100%, 속도 10%로 하면 잘 커팅이 되겠지만, 절단된 면이 새카맣게 타게되고, 작업 시간도 느려지게 될 것이고,

파워 100%, 속도 40%로 하면 커팅이 되지 않겠지요^^.


보통 합판이나 아크릴의 경우 커팅의 경우 파워를 100%로 놓고 스피드를 조절하고, 마킹의 경우는 파워를 40% 안팎으로 하고 스피드를 조절하면 됩니다.


1. 파워 및 속도 설정 기본 방법

 1) 재료 선택창을 클릭하고, 재료에 연필모양을 클릭.

 2) 원하는 수치값을 직접 적어 넣거나 클릭하여 수정. ('조각'이 보이지 않으면 클릭하면 됩니다^^)

 3) 저장한다.



2. 새로운 재료에 대한 파워 및 속도 설정

 1) 재료 선택창을 클릭하고, 새 재료 추가하기 클릭.

 2) 재료의 이름과 두께를 기재.

 3) 원하는 수치값을 직접 적어 넣거나 클릭하여 수정.

 4) 저장한다.

  ※ 새로 작성한 재료를 다시 편집할 때는 재료의 이름이 사라지니 다시 넣어준다.



3. 오프라인 작업(PC없이 스캔하여 작업)시 파워 및 속도 설정

 1) 레이저박스 소프트웨어에서 파워와 스피드 설정

 2) 레이저박스와 PC 연결

 3) 설정 ->  일반 -> 파라미터 업데이트 -> 업데이트

3.5. 한 번에 여러개의 레이저 파워, 속도값 사용

일반적인 작업은 보통 동시에 커팅과 각인 2종류의 작업을 하게 되는데, 때에 따라서 한 번의 작업에 여러 레이저값이 필요할 때가 있습니다.

한 작업 라인에 2종류 이상의 재료를 넣거나, 재료에 다양한 효과를 넣고 싶을 때 사용합니다.


 1) 설정 -> 소프트웨어 -> 색상 블록 보이기 를 선택.

 2) 레이저값 설정을 바꿀 그림을 선택 후 색상블록 선택

  -> 그림이 해당 색상으로 변경

 3) 우측에 원하는 레이저 값을 직접 기입

 4) 레이저박스로 정보 전송 후 작업


총 11종류의 레이저 값을 설정할 수 있습니다.



3.6. 작업 중 일시정지 및 취소하기

1. 일시 정지 및 작업 재개 방법

 1) 레이저박스의 덮개(뚜껑)을 열면 일시 정지가 됩니다 이는 안전장치이기도 합니다.^^

   -> 레이저박스의 덮개(뚜껑)을 다시 닫고 스타트버튼을 누르면 작업이 재개 됩니다.

 2) 레이저박스의 스타트버튼을 눌러도 일시 정지가 됩니다.

   -> 다시 스타트버튼을 누르면 작업이 재개 됩니다.


2. 작업 취소 방법

 1) PC 소프트웨에서 취소하기

  -. 화면상의 취소 또는 중지 버튼을 클릭합니다.

 2) 레이저박스에서 취소하기

  -. 레이저박스의 덮개(뚜껑)을 열어 일시 정지 시킵니다.

  -. 스타트 버튼을 꾸욱 누르고 있으면 빨간색 불이 들어오면서 작업이 취소가 됩니다.

3.7. 재료의 두께를 직접 측정하여 사용


레이저박스에는 재료의 두께를 측정하는 기능이 있습니다.


파일을 불러오면 아래처럼 재료를 선택하는 칸에 메세지가 나오면, '두께 측정 중'을 클릭하면 됩니다.

다만, 레이저파워와 스피드는 직접 수치를 넣어주어야 해서, 재료별로 미리 테스트하여 적정값을 찾아놓아야 합니다.^^


특히, 이 기능은 재료에 각인하는 것에 매우 편리합니다.

커팅값은 몇 번의 테스트를 통해 최적값을 찾아야 하지만, 각인은 상대적으로 그 값을 찾기가 수월하기 때문입니다.


다만, 재료에 따라 정확한 두께가 측정되지 않을 수 있습니다.
이때에는 바로 두께를 기입하는 란에 바로 숫자로 기입하면 됩니다.


목공시간에 도마 등을 만들고, 그 위에 나만의 디자인을 각인하면 더욱 멋지겠지요^^

참고로, 레이저박스는 최대 22mm 두께의 재료까지 작업이 가능합니다.
(두꺼운 재료의 커팅은 톱으로 자르는게 좋겠지요^^;;)


그리고, 사람의 얼굴 각인은 SD로 하는 것이 이쁘게 나옵니다. HD로 하면 깨끗하기는 한데 '눈' 이 좀 이상하게 나옵니다^^





3.8. 레이저박스로 스캔하여 작업하기


3.9. 로터리


로터리 장치를 레이저박스에 장착하여 원형 재료에 각인을 할 수 있습니다.


레이저박스를 연결하고 디자인 된 파일을 모드 화면으로 옮길 때 실린더 조각모드를 선택하시면 됩니다.



 1) 30mm 이상의 원형 물체 각인


작업할 재료의 지름에 따라 로터리 간격 번호와 재료의 지름을 넣어줍니다.

그러면 자동으로 초점이 맞추어 집니다. 제가 한 위 사진 재료의 지름이 67mm 입니다.^^(로터리 장치의 기어 위치를 3으로 변경해야겠지요^^)




노란 선을 재료의 중심에 놓습니다.



이제 디자인을 불러오고, 재료에 맞는 적절한 파워와 스피드값을 주고 작업을 진행하면 됩니다.

디자인을 위치할 때 노란색 선 우측에 맞추어 위치시켜야 합니다.

따라서, 각인이 될 위치가 정해져 있다면, 재료가 각인될 디자인의 절반만큼 좌측으로 미리 회전하여 놓아야 겠지요. 정해진 위치가 없다면 관계 없습니다.

저는 텀블러에 KANU라고 씌여진 곳에 각인을 하고 싶어서 디자인 너비의 반 만큼 미리 회전하여 놓았습니다.








 2) 30mm 이하의 원형 물체에 각인할 때.

원형 물체에 각인할 때, 레이저 초점 거리를 위한 최소한의 두께는 30mm 입니다.
예를 들어 13mm 원형 막대에 각인하려면 17mm가 부족합니다. 이때에는 로터리 바닥에 17mm 이상의 물체를 넣어 높이를 높여 주어야 합니다.
딱 17mm를 맞출 필요는 없고, 높여준 만큼 Z축 오프셋에 적어주면 됩니다.  아래 사진은 20mm 나무판을 놓아서 높이를 높여주는 사진입니다.


이처럼, 13mm 원형 막대에 각인하기 위해 20mm 물체를 바닥에 놓아 높이를 올렸다면 아래처럼 적어주면 됩니다.
물론 로터리 장비의 기어위치도 1로 변경을 해야겠지요.


4. 오프라인 사용방법


4.1. 개요

레이저박스는 PC없이 카메라로 내가 그린 그림을 스캔하여 커팅 및 마킹이 가능합니다.

스캔된 내용을 수치화하여 출력할 수 있는데, 중요한 것은 재료별로 적당한 초점거리 (재료의 두께에 따라), 레이저파워와 스피드를 설정해 주어야 한다는 것입니다.


그럼 레이저박스가 재료를 인식할 수 있어야 하는데 아래의 색상코드를 이용하여 재료를 인식할 수 있도록 하였습니다.

각 코드별도 세팅되어 있는 노즐 높이, 레이저파워, 스피드가 적용되어 작업을 할 수 있습니다.

(사진 표시사항 : 이름_두께)


현재까지 아래 15종의 색상표가 있으며, 이 외의 재료와 두께는 해당되는 색상표의 파워와 스피드를 조절하여 사용하면 됩니다.

(3.4. 레이저 파워 및 속도 편집의 3번 내용 참조 https://happycreative.co.kr/manual/detail.php?idx=4#208)

이 때, 재료의 두께는 수정할 수 없으므로, 오프라인으로는 2, 3, 3.5, 5mm의 두께만 사용할 수 있음을 알 수 있습니다.





4.2. 오프라인 사용을 위한 설정(필수)

PC없이 오프라인 사용을 할 때 필요한 설정이 있습니다.


보통은 빨간색은 커팅, 검정색은 각인을 하게끔 설정을 하는것이 활용도가 좋은데, 초기 설정이 빨강색, 검정색 모두 커팅을 하게끔 되어 있기 때문입니다.


레이저박스와 PC를 연결한 후

설정 -> 개인설정 -> 오프라인 드로잉 -> 빨간색 자르기, 검정선 조각하기 체크, 테두리 자르기 체크해제를 한 후 저장을 합니다.

이제, PC 연결없이 내가 그린 그림을 자르고 조각할 수 있습니다^^


오프라인 드로잉 Pro의 경우 A4용지에 그림을 그린 뒤, 색상코드가 붙어있는 재료와 나란히 놓고 작업을 하면, A4용지의 그림을 재료로 커팅 및 조각을 해 주는 기능입니다.
최초, 색상코드가 붙어있는 재료에 직접 그림을 그렸는데, 재료의 색상이나 무늬로 인해 원하지 않는 부분도 커팅이나 조각이 되는 것을 막기위해 업데이트를 통해 생긴 방법인데, 재료를 A4사용해야하는 것 등의 불편함이 있습니다. 우리는 재료코드를 인쇄한 종이를 사용하면 되니 크게 사용할 일이 없습니다.



4.3. 오프라인 사용 방법

내가 직접 그린 그림을 스캔하여 커팅 및 마킹하는 방법입니다.

기본 설정은 빨간색은 커팅, 검정색은 각인으로 하고 진행합니다.


1. 재료에 직접 그리기

 1) 색상코드가 붙어있는 재료에 직접 그림을 그린다.

 2) 레이저박스에 넣고 스타트 버튼을 누른다.

 3) 약간의 시간동안 그림을 스캔/ 분석 후 커팅 및 각인 작업을 한다.


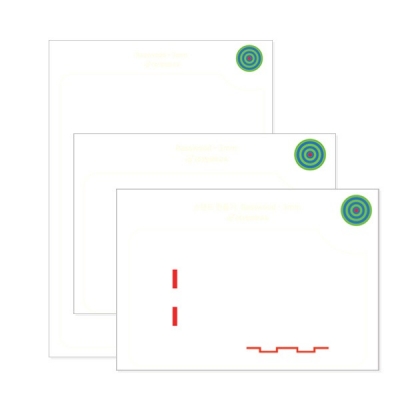

2. 도안지를 이용하는 방법

 1) 색상코드가 그려진 도안지를 만든다.

 2) 도안지에 그림을 그린다.

 3) 색상코드와 맞는 재료위에 도안지를 올려놓고 레이저박스에 넣는다.

 4) 레이저박스의 스타트 버튼을 누른다.

 5) 노즐이 움직이기 시작하면 뚜껑을 열거나 스타트버튼을 눌러 동작을 일시 정지 한다.

 6) 레이저박스 덮개를 열고 종이를 제거한다.

 7) 레이저박스 덮개를 다시 닫고 스타트버튼을 눌러 작업을 재개한다.


3. 공통사항

 1) 색상코드를 읽지 못하면 작업이 멈춥니다.

 2) 카메라로 스캔하여 작업하기 때문에 야외나 창가 등 햇빛이 강한 곳, 조명이 강한 곳에서는 작업이 잘 안될 수 있습니다.


오프라인 사용방법을 정리한 동영상입니다.^^


4.4. 오프라인 작업 그림 그릴 때 주의 사항


오프라인 작업 시 그림 그릴 때 주의할 사항입니다.


1. 펜 사용

  유성매직 둥근닙을 검정(각인), 빨강(컷팅) 사용합니다.

  실험 결과 굵기 0.8mm 라인부터 인식이 되는데, 안전하게 하기 위해서는 두껍고 진하게 그리는 것이 좋습니다.

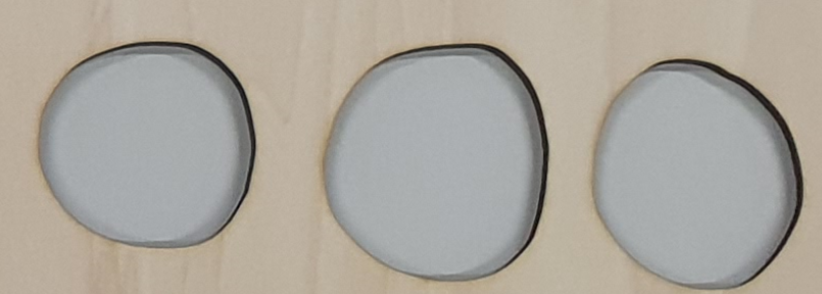

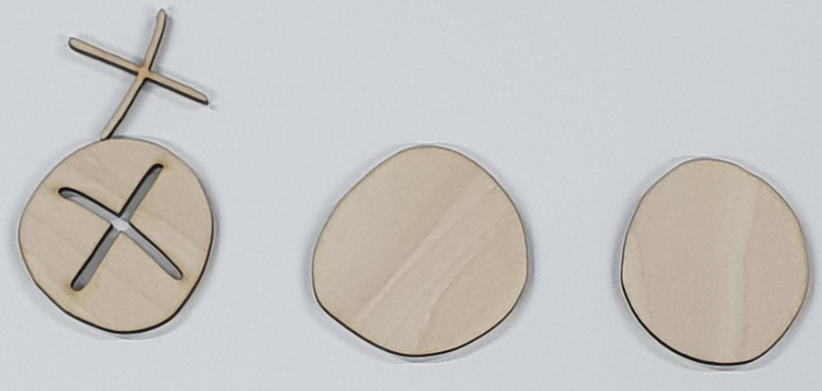

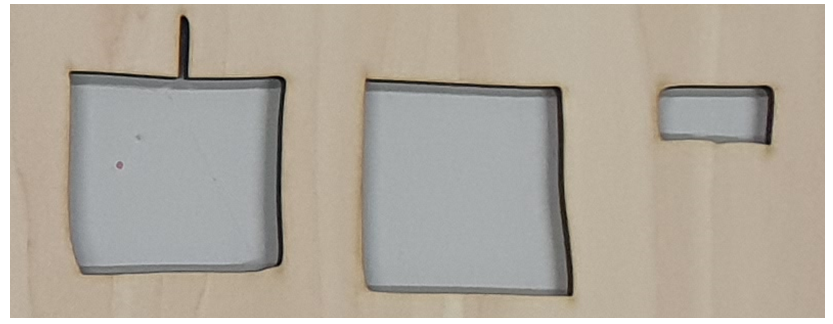

2. 빨간색 라인

  외곽 테두리를 자른다.

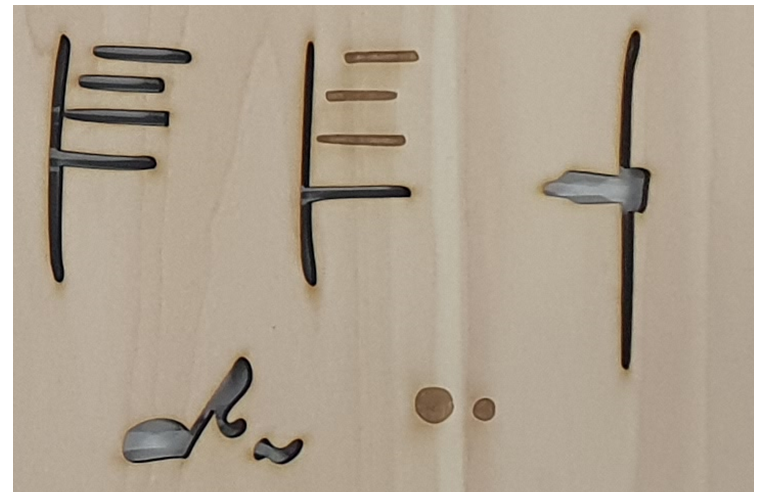

3. 빨간색선과 검정색 선이 닿으면 검정색도 빨간색으로 인식한다.

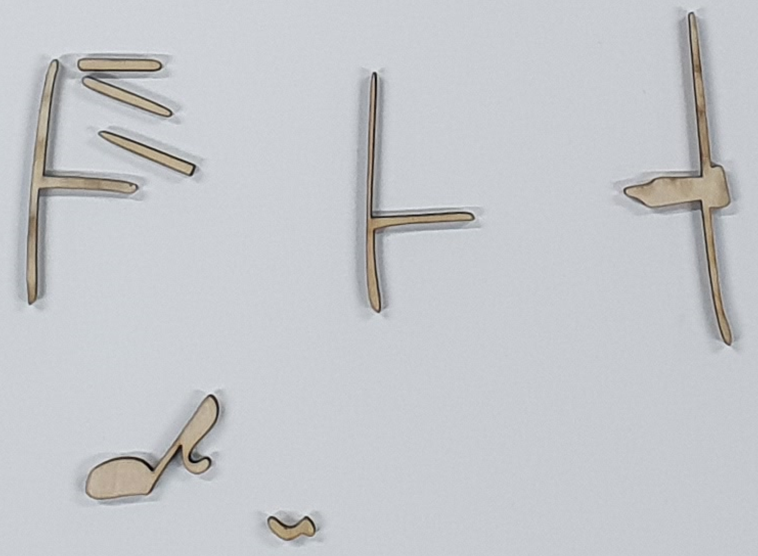

4. 작은 점과 선은 인식하지 못한다.

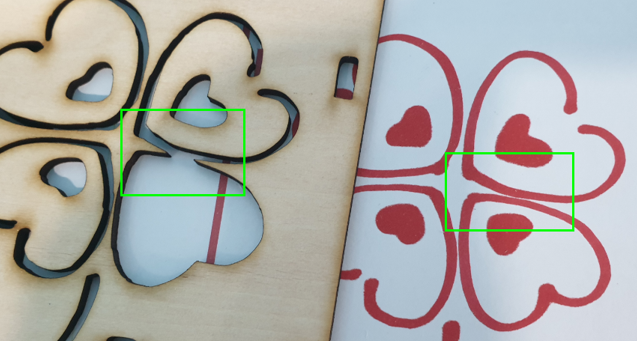

5. 빨강과 검정은 최소 3mm 이상 떨어져 있어야 한다. (가장 중요!!!)

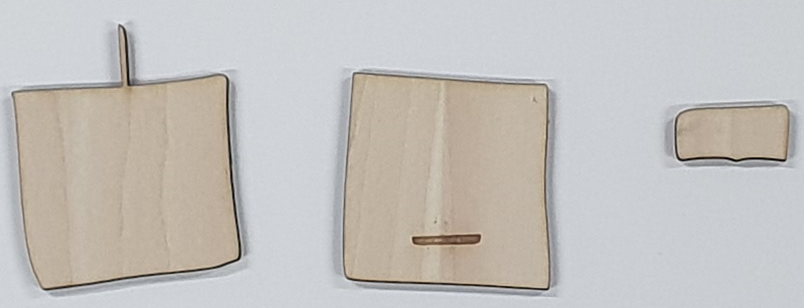

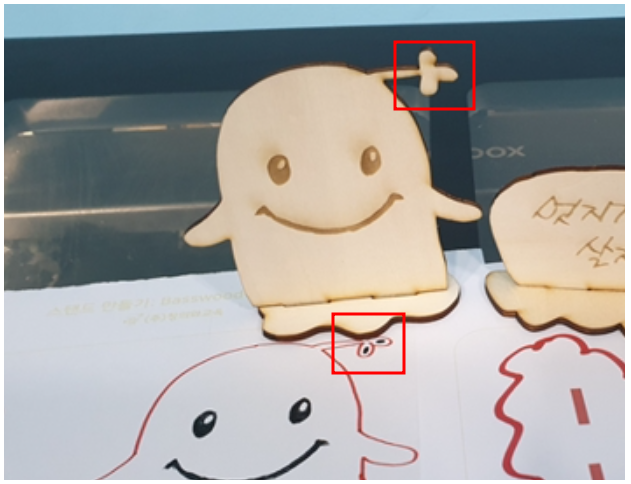

  아래 사진을 보면 검정색이 각인이 안되어 있지요. 학생들이 그림을 그릴 때 제일 문제를 만드는 부분이 검정색과 빨간색이 닿거나, 가까이 있어서 각인이 안되는 경우입니다.

4.5. 작업 중 일시정지 및 취소하기

1. 일시 정지 및 작업 재개 방법

 1) 레이저박스의 덮개(뚜껑)을 열면 일시 정지가 됩니다 이는 안전장치이기도 합니다.^^

   -> 레이저박스의 덮개(뚜껑)을 다시 닫고 스타트버튼을 누르면 작업이 재개 됩니다.

 2) 레이저박스의 스타트버튼을 눌러도 일시 정지가 됩니다.

   -> 다시 스타트버튼을 누르면 작업이 재개 됩니다.


2. 작업 취소 방법

 1) 레이저박스의 덮개(뚜껑)을 열어 일시 정지 시킵니다.

 2) 스타트 버튼을 꾸욱 누르고 있으면 빨간색 불이 들어오면서 작업이 취소가 됩니다.

5. 콘텐츠 - PC 활용 활동


5.1. 레이저박스 SW 기본 제공 모델

레이저박스 소프트웨어에서 기본 제공하는 조립형 모델 파일입니다.

소프트웨어 첫페이지에서 원하는 모형을 선택한 후 커팅을 하면 됩니다.


현재 원숭이, 뱀, 곰, 나비, 헬기, 상어, 헬기2, 로봇, 말, 자동차, 닭, 비행기, 상자, 할로코드 보드 연계 등등이 있으며 지속적으로 추가 제공됩니다.


1. SW 첫 화면에서 원하는 모델 선택

2. 레이저박스의 가장 큰 장점 중 하나인 카메라로 보면서 재료에 내가 컷팅할 그림을 마우스로 클릭한 채로 원하는 곳으로 이동 배치

3. 레이저박스로 전송 및 출력

4. 조립

 -. 조립 매뉴얼 및 기타 정보는 각 모델 좌측 위에 링크를 클릭하면 보실 수 있습니다.



 -. 첫 화면으로 돌아가기를 클릭하여 언제든지 첫 화면으로 돌아갈 수 있습니다.



아래는 상어모형을 출력하는 과정으로 재료를 아끼기 위해서 손쉽게 위치를 변경하는 모습이 함께 포함되어 있습니다.



메이크블록 에듀케이션 사이트에 접속하면 더 많은 예시를 보실 수 있습니다^^;;

5.2. 사진 탁상용 액자 만들기

준비물 : 3mm 배스우드, 사진 파일


1. 나만의 액자를 그려서 불러옵니다.

그리기 어려우면 메이크블록사에서 제공하는 여러 파일 중 스탠드형 액자로 사용할 만한 파일을 불러와도 좋습니다.

 예시)

  사각액자 파일 -> https://education.makeblock.com/resource/laserbox-creation-photo-frame-2/



저는 찾다 보니 스마트폰 거치대 중 고양이 모양에 아이들 사진을 넣으면 예쁠 것 같아 해당 파일로 작업을 합니다.

 (고양이 모양 스마트폰 거치대 파일 -> https://education.makeblock.com/resource/laserbox-creation-cat-smart-phone-holder/ )




2. 원하는 사진을 적당한 위치에 넣습니다.~^^
사진이 고양이 안으로 들어가면 클릭하여 선택이 안되니 먼저 사이즈를 적당히 만든 뒤, 위치를 잡습니다.^^


3. 3mm Basswood를 선택하고 작업하면~^^


레이저박스 소프트웨어에서 이 정도 네임택은 금방 만들 수 있겠지요^^
나만의 멋진 네임택이나 사진액자 등을 만들어 보세요~^^

5.3. 파워포인트 이용하기

파워포인트는 벡터방식의 SVG 파일로 저장할 수 있습니다. 이 파일을 레이저박스 소프트웨어에서 열어 작업을 할 수 있습니다.

교육기관에 캐드프로그램이나 일러스트 등의 프로그램을 사용할 수 없을 때, 파워포인트를 이용하면 쉽게 디자인 작업을 할 수 있겠지요.

물론 레이저박스 소프트웨어의 디자인툴을 이용할 수도 있지만 파워포인트가 익숙한 학생들이 있을 수 있으며, 생각보다 파워포인트로 무엇인가 그리기가 쉽습니다^^


간단하게 작업 과정을 말하면 아래와 같습니다.
파워포인트로 그리기 -> 다른 이름으로 저장하기에서 확장자명을 SVG 선택 -> 저장된 파일을 레이저박스 소프트웨어로 불러오기 -> 작업


1. 파워 포인트로 그리기


 -. 도형과 글자 넣기를 이용하여 원하는 그림을 그립니다.

 -. 도형을 넣고 우측마우스 클릭 후 "점편집"을 선택하면 도형을 쉽게 원하는 모형으로 바꿀 수 있습니다. (자유도형이 작업하기 편합니다^^)

 -. 색상은 넣어도 나중에 레이이저박스 소프트웨어에서는 표시되지 않습니다.^^





2. SVG 파일로 다른 이름으로 저장하기



3. 레이저박스 프로그램으로 불러오기


  -. 파일을 불러오면 배경의 테두리도 선으로 인식되기 때문에 레이저박스 작업 사이즈보다 크게 됩니다.

  -. 사이즈가 중요하면 크기 조정을 안하셔도 됩니다.

  -. 파워포인트 테두리는 사각 박스안을 클릭한 뒤 Delete 를 눌러 지웁니다. (전부 지워지면 ctrl+z 를 눌러 실행 취소하고 다시 선택하여 지우면 되지요^^)

  -. 원하는 크기로 만들고, 위치한 후, 조각할 곳과 커팅할 곳을 선택한 후 커팅 및 조각 작업을 합니다.



4. 작업 완료^^


 -. 작업 완료된 모습입니다.

 -. 진로체험, 환경, 인성, 생태계, 별자리 등 다양한 콘텐츠를 파워포인트를 이용하여 만든 후 레이저박스로 멋지게 만들어 보세요~^^

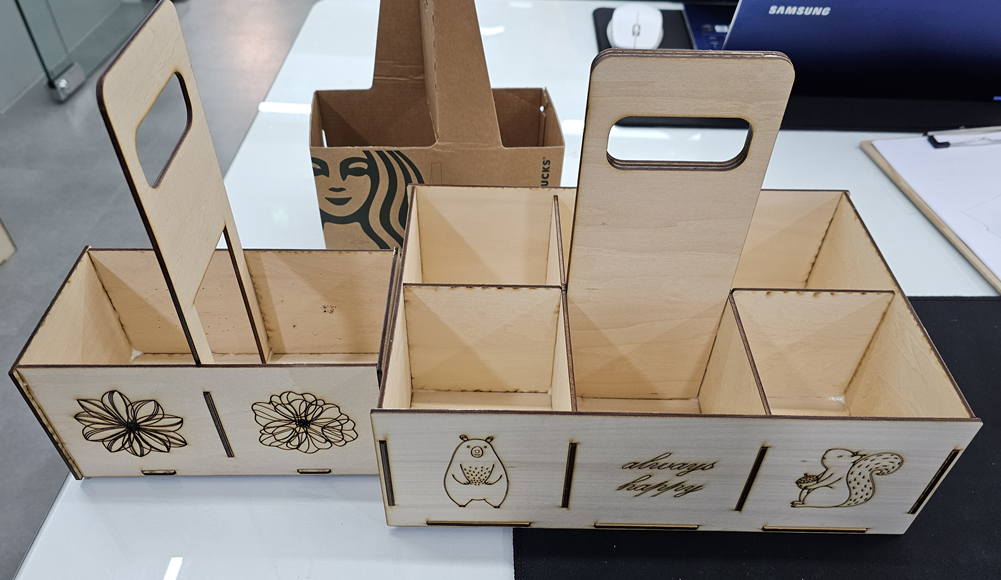

5.4. 컵 캐리어 만들기


음료 컵을 나르는 컵 캐리어입니다. 2구와 6구 2 종류 파일입니다.

사이즈는 스타벅스 컵 캐리어를 참조하였습니다.




레이저박스 체험 수업의 방법은 아래와 같습니다.


1. 준비물


  : 노트북, 목공풀, A3 basswood 합판, 기타 꾸미기 재료(색연필, 3D펜 등), 필요에 따라 바니쉬나 목공 마감용 오일

2. 진행 순서


 1) 레이저 커팅기의 기본 원리
 2) 레이저박스 소프트웨어 설치 -> 링크 클릭

 3) 파일 불러와서 각인될 부분만 넣고 작업
    -> 위 사진처럼 첨부 파일에는 각인될 내용이 이미 있으니, 자신만의 캐리어는 해당 부분을 지운 뒤 각인 부분 추가하여 작업
    -> 이미지를 너무 크게 넣으면 각인에 시간이 많이 소요되겠지요^^ 이 경우 각인할 부분만 파일로 주고 나머지는 미리 재단하여 준비하는 것도 좋을 것 같습니다.




3. 파일 다운로드


6. 콘텐츠 - PC 없는 활동


6.1. 기본 그림 그리기

도안지를 이용하여 간단한 그림, 이름표, 문패 등을 만들어 봅니다.


도안지 다운로드

 -> https://drive.google.com/open?id=1H6dRw7vEP-sGMGYBlVfr6YlWGNxzxhQN


  -. 인쇄 시 인쇄 설정에서 '실제 크기'로 인쇄를 합니다.
그림을 그리거나 명언 등을 적어봅니다. 가훈 같은 것을 적어도 좋겠지요^^
나만의 아이디어를 그린 뒤 레이저박스에 넣고 작업을 시작합니다.^^
(4.3. 오프라인 작업 방법 2번 내용 참조 https://happycreative.co.kr/manual/detail.php?idx=4#209 )

다른 사람들의 작품을 볼까요?^^



6.2. 간단한 스탠드 모형 만들기

도안지를 이용하여 간단한 스탠드 모형을 만들어 봅니다.


도안지 다운로드 ( 수정하여 사용하실 수 없습니다.)

 -. https://drive.google.com/open?id=15ilddMGX4BprJMFDE6ba35jGCp6VudaU


 -. 인쇄 시 인쇄 설정에서 '실제 크기'로 인쇄를 합니다.


​도안지를 보시면 꽂혀지는 부분이 맞지 않으면 조립이 되지 않으므로, 미리 빨간색으로 그려주었습니다.^^

(옅은 노란색은 인식하지 못하니 걱정하실 필요가 없습니다.)



그림을 그리거나 명언 등을 적어봅니다. 가훈 같은 것을 적어도 좋겠지요^^
나만의 아이디어를 그린 뒤 레이저박스에 넣고 작업을 시작합니다.^^
(4.3. 오프라인 작업 방법 2번 내용 참조 https://happycreative.co.kr/manual/detail.php?idx=4#209 )

작업 완료된 모습입니다.


3D펜 등과 같이 병행하여 사용하면 더욱 멋진 작업을 할 수 있습니다^^

다른 사람들의 작품을 볼까요?^^

6.3. LED무드등 만들기 - 코인셀 + LED 사용

레이저박스로 나만의 LED무드등을 디자인하여 출력한 뒤 코인셀과 LED로 만든 간단한 LED등 부착하여 멋진 LED 무드등을 만들 수 있습니다.


1. 준비물

  1) Basswood (3mm, A6 ~ 5 사이즈), 투명 아크릴 (2mm, A6 ~ 5 사이즈), 코인셀, LED 1개, 도안지, 조립용 부품, 목공용풀, 셀로판테이프, 검정매직, 빨강매직

  2) 도안지 인쇄

   -. 인쇄 시 인쇄 설정에서 '실제 크기'로 인쇄를 합니다.





   -. 도안지 다운로드 -> https://drive.google.com/file/d/1YbygtYVi05bXrZ4Zo3TClGDixkPEXTyR/view?usp=sharing

  3) 조립용 부품 디자인 파일(3mm Basswood로 재단)을 아래 링크를 통해 다운로드 수업할 인원수에 맞게 레이저박스를 이용하여 출력을 해 줍니다.

      조립부품 파일 다운로드 -> https://drive.google.com/file/d/16xQ_TgYPdLgXDF86wCsCv0lJP1RR9UDH/view?usp=sharing


2. 사전 설정

  1) 레이저박스 오프라인 설정을 빨강색 커팅, 검정색 마킹으로 설정이 되어 있어야 합니다.

    -> 설정 참조 https://www.happycreative.co.kr/manual/detail.php?idx=4#243

  2) 색상 코드표 설정

   -. 2mm 아크릭 코드가 없어서 2mm Cardboard 코드 사용을 합니다.

   -. 2mm Cardboard를 선택한 후 Cut의 Power와 Speed를 아래와 같이 조정합니다.

     -> 커팅 P : 100%, S : 15~17% (처음 17로 하고 잘 커팅이 안되면 15로)/ 조각 P : 40% S 100%

     -> 이 값은 제 레이저박스로 해본 값이고, 기본값으로 각 사용자가 보유한 레이저박스에 맞게 적절히 수정합니다.^^

   -. Parameter Update를 클릭하여 레이저박스에도 설정값을 전달합니다.




3. 도안하기 예시

 1) 아크릴 (상단부)

 2) 합판 (바닥부)

 3) 도안 시 유의점
  -. 커팅할 빨간색 선이 마킹할 검정선에 의해 잘라지지 않도록 합니다.
  -. 빨간색선과 너무 가깝게 있는 검정색 라인은 인식하지 못하여 마킹이 되지 않습니다.
4. 레이저박스 작업 및 조립
 1) 도안을 재료(상단부는 아크릴, 받침부는 합판) 위에 잘 맞추어 올려놓고 레이저박스로 작업을 한다.


 2) 조립부품을 이용하여 아크릴과 바닥부를 조립한다.



 3) 코인셀을 극성에 맞게 LED 다리 사이에 끼우고 셀로판테이프로 고정한다.



 4) 조립된 제품에 LED를 꽂으면 완성



 5) LED는 약 3~4일 켜지게 되며, 전지가 다 되면 교환한다.

6.4. LED무드등 만들기 - 기울기 센서 사용


LED 무드등 중 앞 1면을 도안지에 그려서 컷팅 및 각인 후 조립하여 나만의 LED 무드등을 만드는 활동입니다.
별도의 소프트웨어가 필요없습니다.

아래 영상은 2020년 1월에 진행한 메이커 캠프에서 행복함이 가득한 신년이 되길 바라는 마음으로 학생이 제작한 것입니다^^


기울기 센서를 이용하여 기울기로 LED 전원을 ON/OFF 할 수 있습니다.



수업을 진행할 때, 보조강사는 필수입니다. (레이저박스 작업)
꼭 전면부 디자인을 먼저 하는 것이 레이저박스 작업동안 전자부 및 일부 조립하는 시간을 가져서 효율적으로 시간 운용을 할 수 있습니다.
3D펜과도 찰떡궁합이여서, 같이 연계하면 더 좋습니다.

1. 전면부 디자인 및 커팅 및 각인하기

 LED 불빛이 나올 부분을 디자인합니다.
 빨간색은 커팅, 검정색은 각인이 되는데, 검정색과 빨간색 모두 선이 가까이 붙으면 안됩니다. (최소 3mm 이상 띄우기)
 선이 너무 가까워 한 선으로 인식되면 아래 처럼 출력이 될 수 있습니다.


 그림 그릴 때 주의사항은 아래 링크를 클릭하여 살펴봅니다.


2. 전자부 만들기

  -> 아래 링크 참조

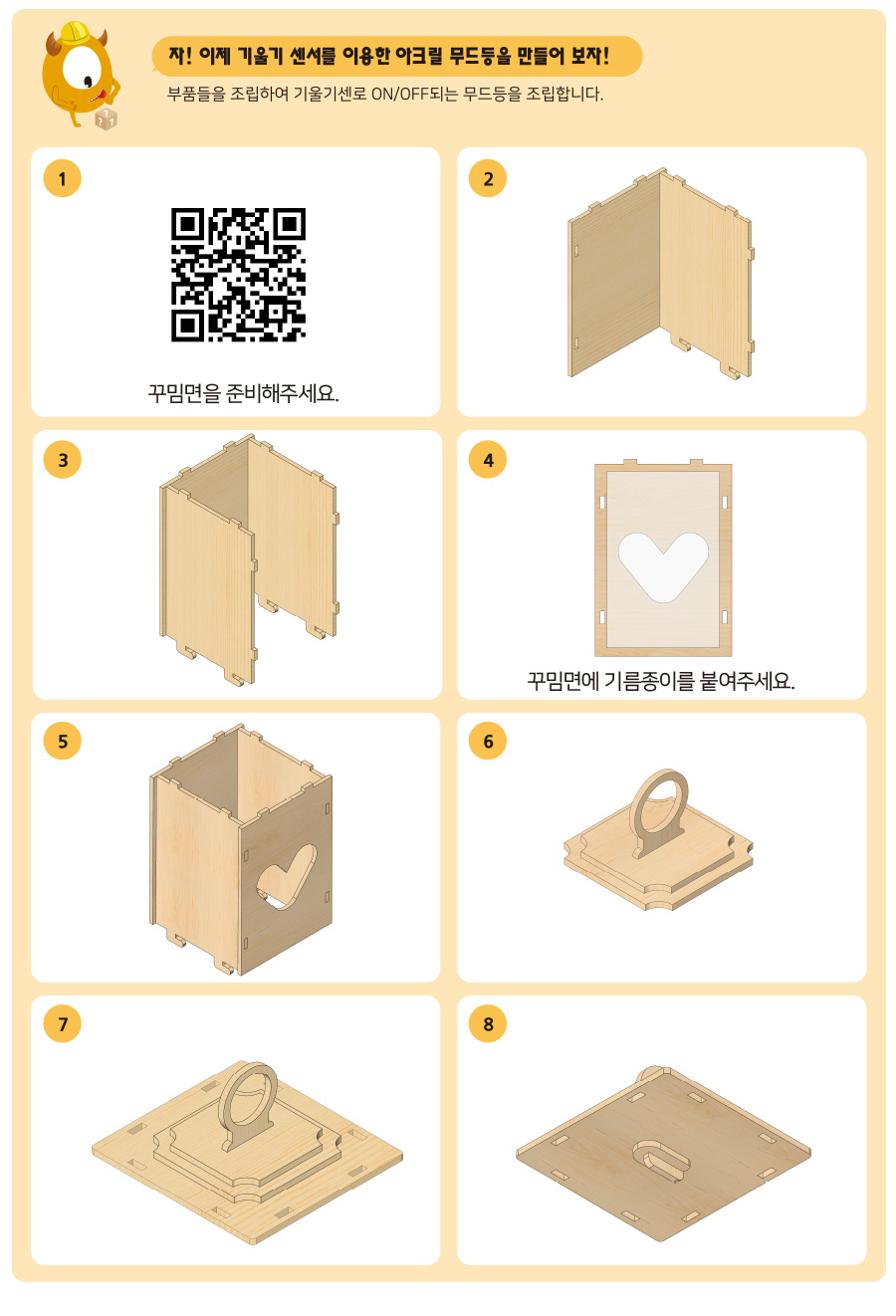

3. 무드등 조립하기​

 1) 뚜껑 조립하기
   목공풀을 이용하여 사진처럼 끼워 조립합니다.


 2) 몸통 조립
    바닥판이 조립될 부분의 꺽임 방향이 같아야 됩니다!!

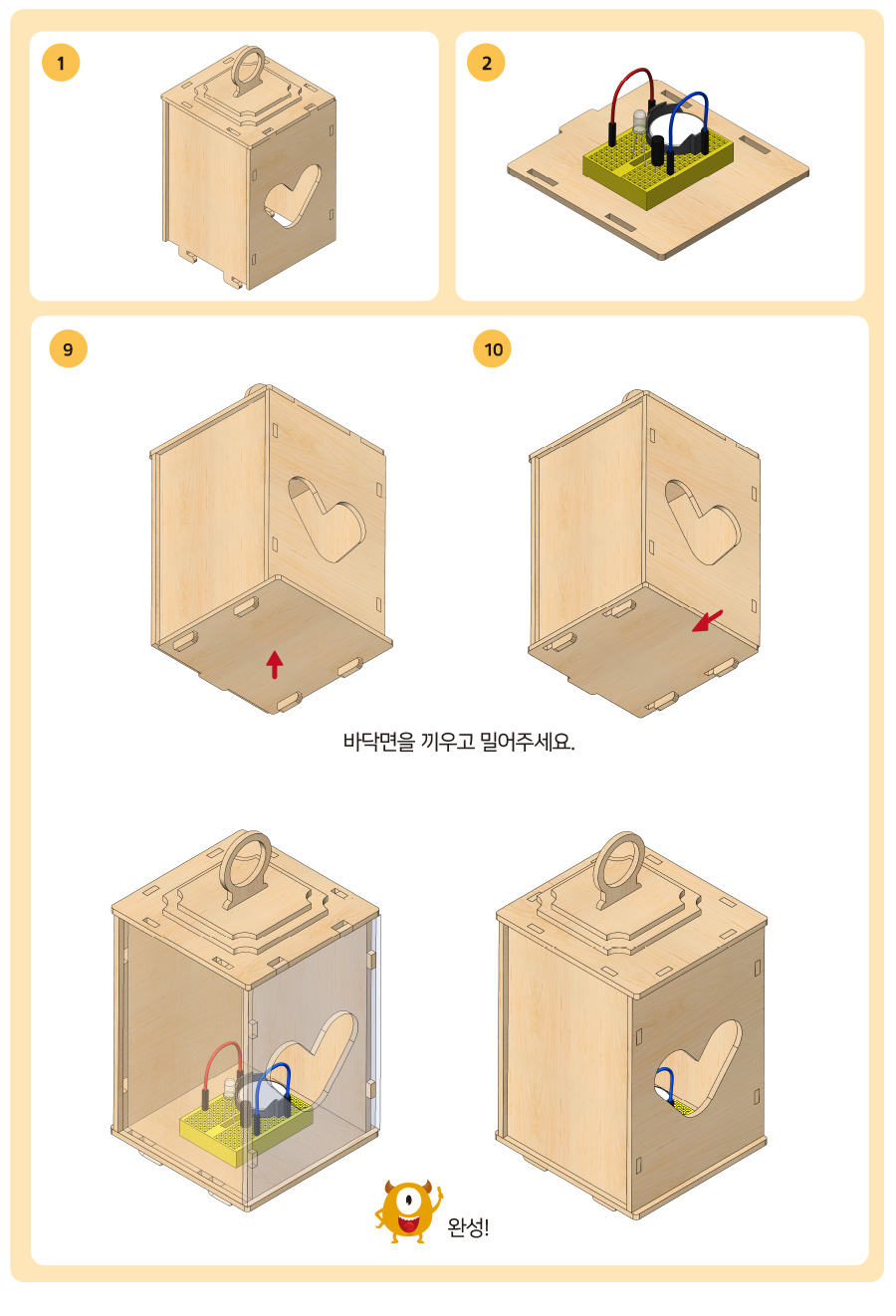

 3) 몸통과 뚜껑의 조립


 4) LED와 밑판의 조립


 5) 몸통과 밑판의 조립

   앞, 뒤 방향이 있으니 사진을 보고 잘 조립합니다. 끼운 뒤 밀어넣으면 완성 됩니다.

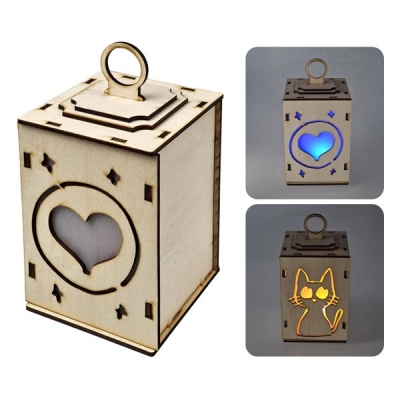

4. 다양한 작품들^^

6.5. LED무드등 만들기 - 아두이노 나노 + 블루투스


7. 코딩보드 연계


7.1. 할로코드 광섬유 무드등 만들기

준비물 : M3 × 12mm (사용할 재료 두께에 따라 결정) 볼트 너트 4쌍, 3mm 광섬유 1m 내외, 드라이버


도안 파일은 레이저박스 소프트웨어에 탑재되어 있습니다.

첫 화면에서 광섬유 무드등을 선택합니다.



삼각형 모양의 상판은 2개를 출력합니다. (화면 아무곳이나 클릭하여 선택을 해제한 후 삼각형 판을 Ctrl+C, Ctrl+V 하여 복사를 하면 됩니다.)
사용할 재료에 맞는 이름을 선택하고, 동작 버튼을 클릭합니다.



보내기를 클릭하고, 파일 전송이 완료되면 레이저박스의 스타트버튼을 눌러 재단을 합니다.



아래 사진 처럼 조립합니다.
이 때 삼각형 모양의 상판은 2장입니다.
할로코드의 마이크로5핀 포트는 상판의 삼각형과 방향을 일치시켜서 위에서도 쉽게 방향을 알 수 있게 합니다.


3mm 광섬유 케이블을 이용하여 꾸밉니다.



mblock을 실행하여 LED를 깜빡이는 다양한 모습을 코딩한 후 다운로드 합니다.
아래 프로그램은 mblock 실행 후 할로코드 장치 추가를 하면 예제 프로그램에서 바로 실행할 수 있습니다.^^

할로코드 기본 사용법 보기 ->


예시1. 무지개 색이 깜빡이며 회전




예시2. 소리의 크기에 따라 깜빡임




7.2. 할로코드 LED 무드등 만들기


8. 파일 공유 사이트


레이저 박스에 활용할 수 있는 파일을 공유하는 사이트 링크입니다.

아래 링크 중 카테고리까지 들어가 있는 링크의 경우 연결이 안되면, 링크의 사이트 주소만 남기고 지운 뒤 접속해보세요.


1. https://3axis.co/


2. https://www.makercase.com


3. https://www.festi.info/boxes.py/


4. https://mydxf.blogspot.com/


5. https://lovesvg.com/


6. https://www.ponoko.com/free-laser-cutting-files-templates


7. https://www.visionengravers.com/support/vision-graphics-download.html


8. https://plasmaspider.com/


9. https://dxf1.com/



상품소개

TOP
