1. 개요

유씨드 회사에서 나온 FFF 방식의 소형 3D프린터입니다.

※ 3D프린터 유지보수가 어려운 교육기관을 위해 연간 렌탈 서비스 가능 3D프린터입니다.

  ( https://www.happycreative.co.kr/manual/detail.php?idx=21#188 )

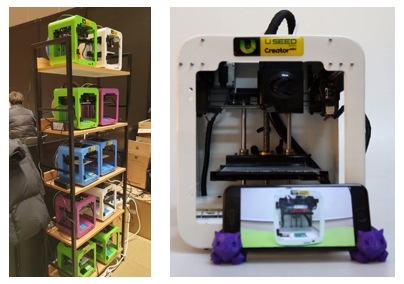

SD카드를 사용하는 초소형 3D프린터입니다. 설치공간의 제약이 거의 없어서, 빌드사이즈 가 작기는 하지만 교육용으로는 매우 적합한 모델입니다.

특히, 택배를 이용한 이동시에도 베드수평이나 Z offset의 움직임이 거의 없어서 관리에 어려움을 느끼시는 분들은 택배서비스를 이용하여 저렴하게 유지보수가 가능합니다.

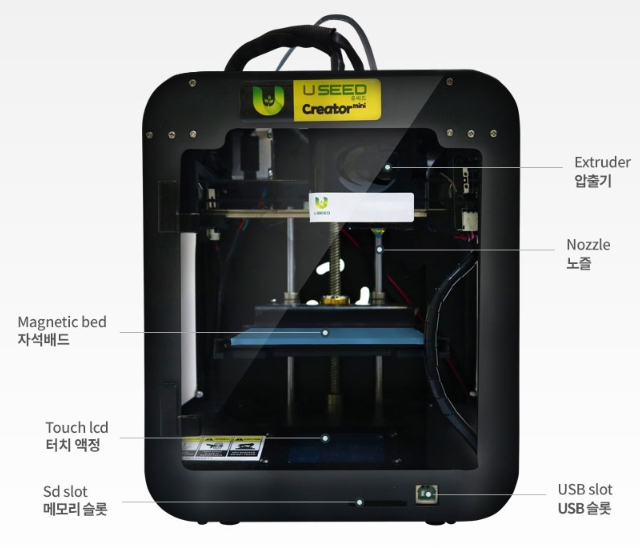

프린터에는 터치가 가능한 컬러 LCD모니터가 장착되어 있으며, 플렉시블한 착탈식 자석베드 사용으로 출력물을 떼어낼 때 매우 편리합니다.






중요 기본 사양은 아래와 같습니다.

1. 최대 제작 부피 : 80×75×90mm

2. 레이어 해상도 : 0.1~0.3mm

3. 필라멘트 : PLA (오픈 필라멘트)

4. 제품크기/ 무게 : 190×190×230mm/ 3kg(필라멘트 미장착시)

5. 정밀도 :  Z 0.0002mm/ XY 0.01mm
6. 인쇄방법 : SD카드

7. SW :  Repetrier, Cura

2. 기본 사용법

유씨드 크레이터 미니 3D프린터는 아래의 순서로 사용하게 됩니다. (다른 프린터들도 비슷합니다^^)


1. 프린터 기본 설정

2. 필라멘트 로딩

3. 베드 수평잡기

4. Z offset 잡기

5. 프로그램 설치 및 설정

6. 슬라이싱 하기

7. 출력


출력물이 잘 나오기 위해서는 기본적으로는 아래 세 가지가 핵심이며, 이는 서로 밀접한 관계가 있습니다.

1. 베드 수평

2. Z Offset

3. 출력물이 베드에 잘 붙기 (접착풀, 마스킹 테이프 붙이기 등)

2.1. 언어선택

크레이터 미니는 영어와 중국어로 설정이 가능합니다.


 크레이터 미니는 영어와 중국어로 설정이 가능합니다. 가끔 중국어로 되어 있다면!!

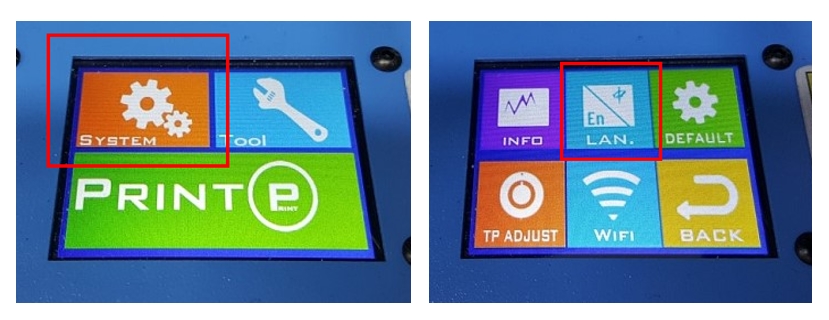

 SYSTEM 터치 -> LAN. (언어) 터치 -> 영어로 되면 BACK으로 돌아오기

 터치 할 때마다 영어와 중국어가 돌아가며 선택됩니다.

2.2. 필라멘트 로딩/ 언로딩

필라멘트를 로딩/ 언로딩은 간단하게 표현하자면 노즐 온도를 올린 후 필라멘트를 넣어주기/빼기를 하면 됩니다.

필라멘트 로딩/ 언로딩을 할 때 베드가 노즐 가까이에 있으면 로딩이 어려우니 베드를 내려준 후 진행합니다.


1. 베드 내리기

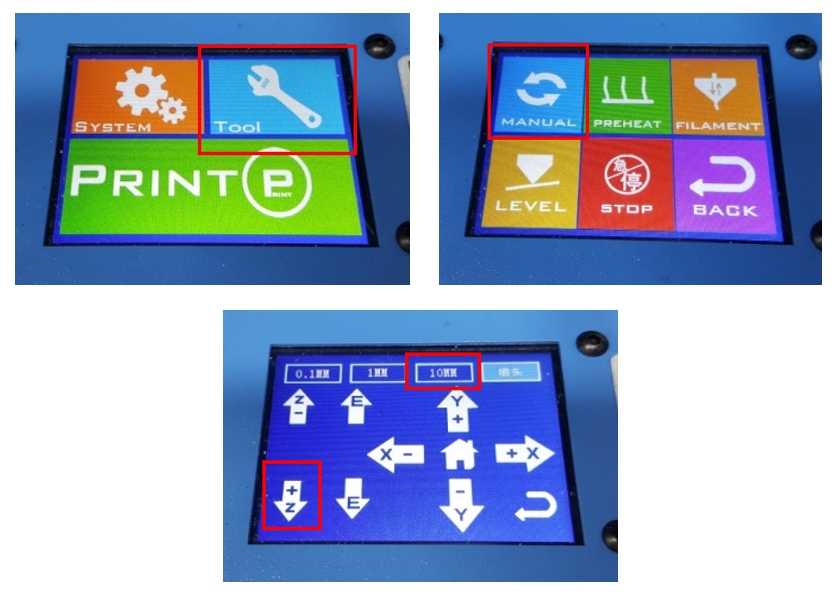

  : Tool 터치 -> MANUAL  터치 -> 10mm를 선택 -> Z의 +를 터치하여 베드를 적당한 위치까지 내림 -> BACK

  이때, 올림/ 내림 버튼을 연속하여 터치를 하면, 터치된 횟수 × 10mm 가 계속 동작하니, 한번 터치하고 이동이 완료된 후 또 터치하는 방법을 사용합니다.^^


2. 노즐 온도올리기

  : Tool 터치 -> PREHEAT 터치 -> ON 또는 ^ 표시 터치하여 온도올리기

  이때 꺽음 표시를 터치하면 노즐 온도를 올리거나 내릴 수 있습니다. 초기 180도로 세팅이 되어 있는데 사용하고자 하는 필라멘트에 적절한 온도로 조정합니다. PLA의 경우, 저는 대략 210도 내외까지 올립니다. 온도가 올라가면 숫자가 빨간색으로 바뀝니다.

 -> BACK 터치


2.3. 베드 수평잡기

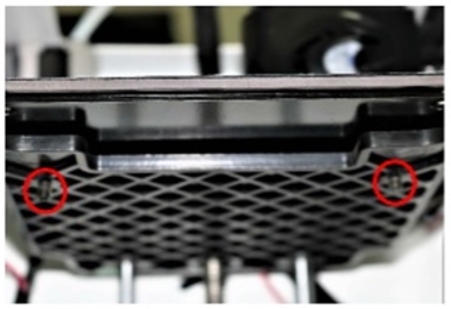

크레이터 미니의 기본 수평잡는 방법은 베드 아래부분에 나사를 돌리는 방식입니다. 나사를 조이면 나사에 밀려서 베드가 올라가고, 풀면 베드가 내려가겠지요.^^

이 나사 조정을 통해 베드의 좌우와 앞뒤의 수평을 조절할 수 있습니다.


1. 홈 위치로 이동

수평을 조절할 때는 노즐과 베드사이에 A4용지를 넣어 노즐과 베드사이를 살짝 통과하는 정도의 높이를 양쪽으로 맞추는 작업으로 진행합니다.

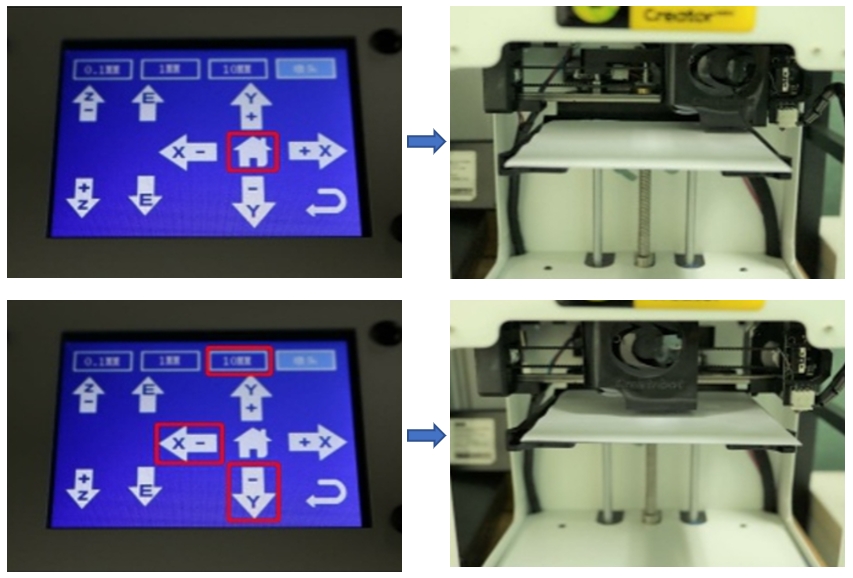

  : Tool 터치 -> MANUAL  터치 -> 홈 터치 -> 이동 후

    10mm 선택 -> X, Y 버튼으로 높이 측정을 원하는 위치에 노즐 이동 -> 나사를 돌리며 높이 조정



그런데, 나사의 위치가 앞쪽에 있고, 프린터가 작아서 나사를 돌리기 어려우니 사각형 등의 테스트파일을 출력해보며, 가구 수평 맞출 때 받침을 만들어 괴듯이 베드에 테이프를 붙여서 높이를 맞추는 방법이 편합니다.


그리고, 크레이터 미니는 베드 사이즈가 작기 때문에 약간의 수평오차는 출력에 큰 영향을 주지 않습니다.^^

2.4. Z Offset

Z Offset 은 첫 레이어 출력할 때 노즐과 베드 사이의 거리입니다.


이 높이가 너무 낮으면 필라멘트가 나오지 못하여 노즐이 막히며, 너무 높으면 출력되는 필라멘트가 베드 표면에 달라 붙지 않고 공중에서 배출되어 제대로 출력되지 않습니다.

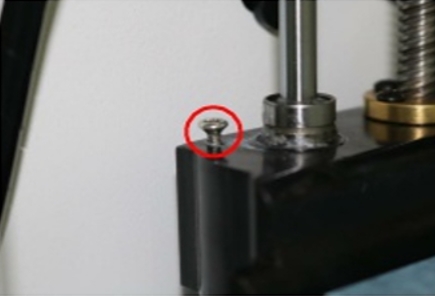

노즐과 Z축을 연결하는 부품을 보면 이 높이를 조절하는 나사가 있습니다.

시계 반대방향으로 돌리면 노즐의 높이가 올라가고, 시계방향으로 돌리면 노즐의 높이가 낮아지게 됩니다.


홈위치로 노즐을 이동한 후(2.3. 베드수평잡기 참조) A4용지 2장을 노즐과 베드사이로 밀어넣어 살짝 걸리면서 잘 통과하는 높이가 좋습니다. (약 0.2~0.3mm 사이)

경험이 쌓이면, 출력 시 첫 레이어의 상태를 보고, 필라멘트가 베드에 떨어지지 않게 도톰하게 잘 붙도록 조절할 수 있게 됩니다.





2.5. Repetier-Host 설치 및 설정


2.6. 슬라이싱


2.7. 프린팅


3. 연수자료

Tinker CAD와 크레이터 미니를 이용한 연수용 PDF파일입니다.


연수파일 다운로드 링크.

https://drive.google.com/file/d/1isS2ofz4hHQJRyl0bt83l1Poa-fRjnhz/view?usp=sharing


4. 제품 구매

제품 구매 링크입니다.


크레이터 미니 3D프린터

http://www.robomall.co.kr/product/search.html?banner_action=&keyword=%ED%81%AC%EB%A0%88%EC%9D%B4%ED%84%B0


크레이터 미니 3D프린터 임대

http://www.robomall.co.kr/product/detail.html?product_no=10027&cate_no=691&display_group=1


연간 렌탈서비스 가능

- 1대 480,000원/ 최소 10대 이상 진행

- 매월 1회 방문 유지 보수 진행

- 1년 사용 후 소유권 이전, (이후 유지보수 비용은 별도 추가 계약)

 문의 : 02-957-5645, 질문답변 게시판 ( https://www.happycreative.co.kr/community/qa.php )
